UYGULAMANIN ve SİSTEMİN TARİFİ

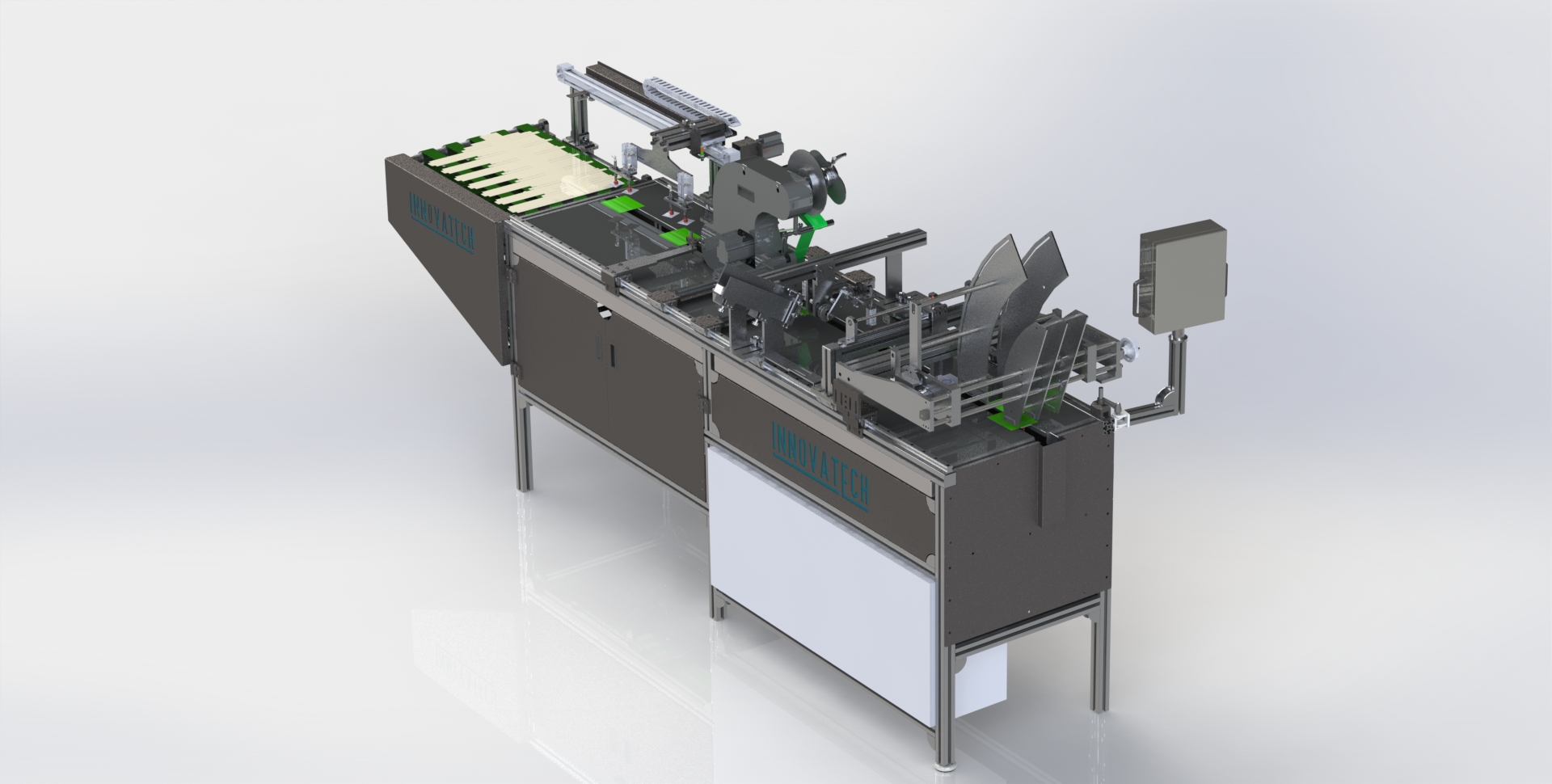

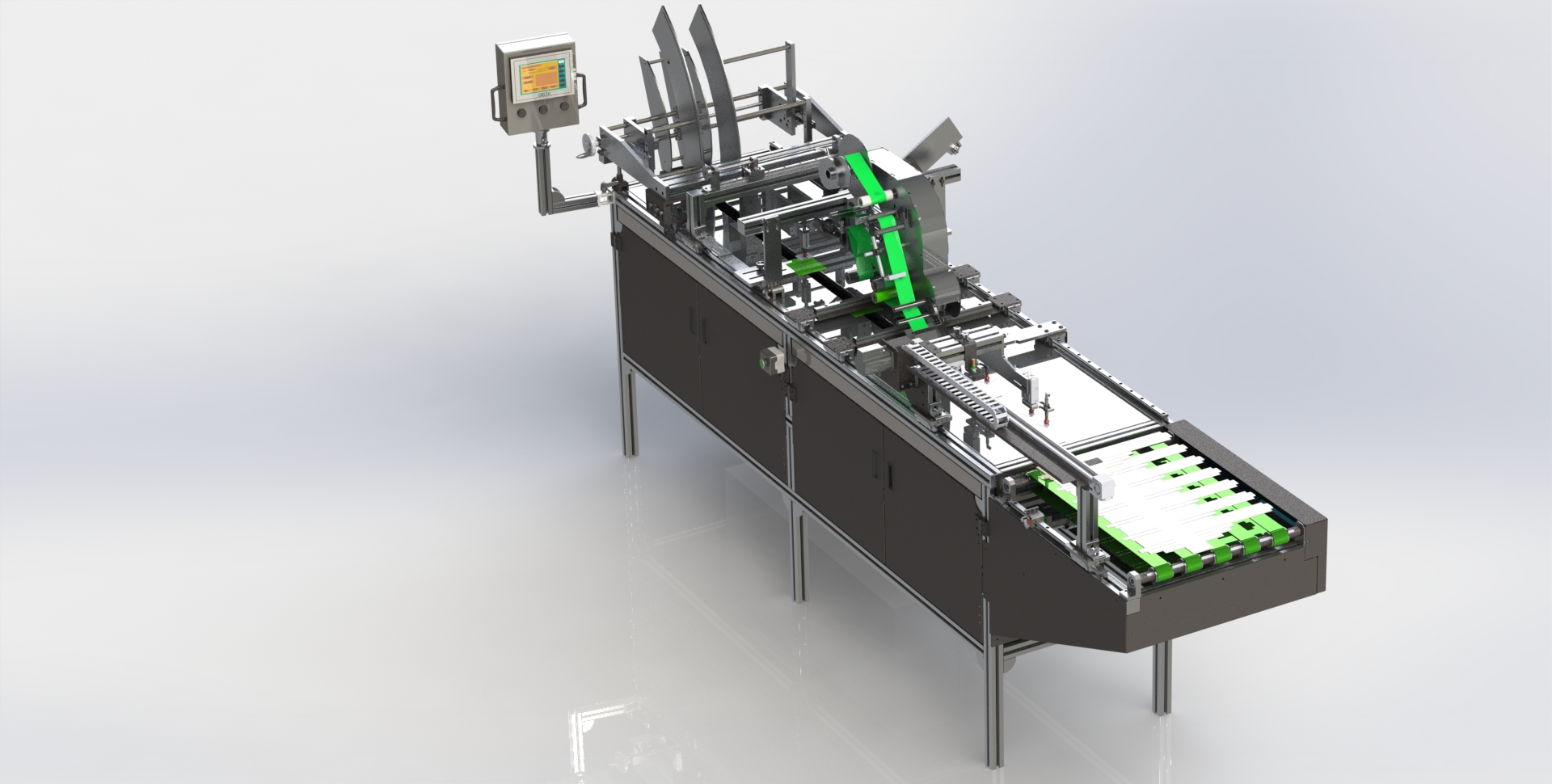

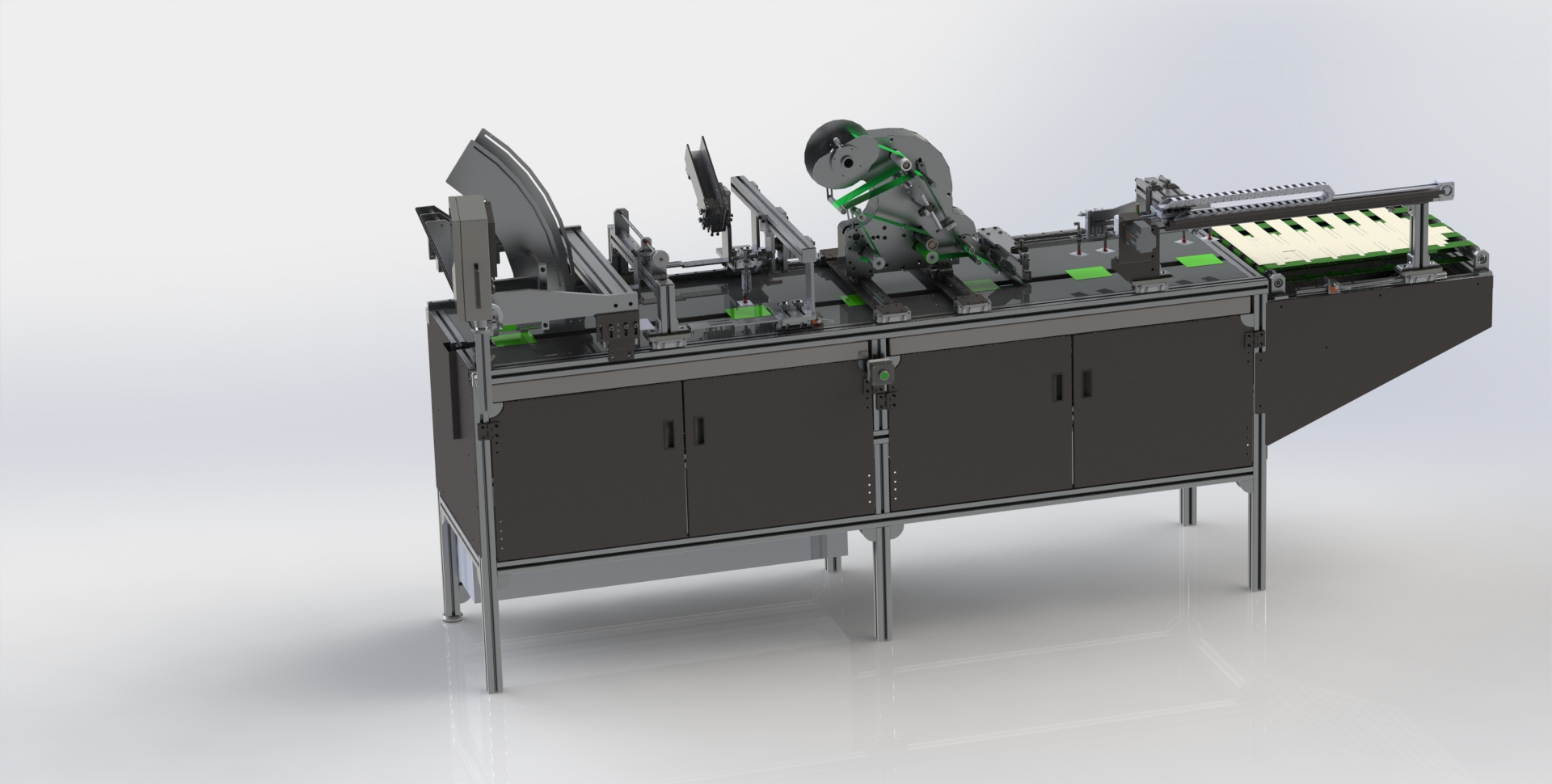

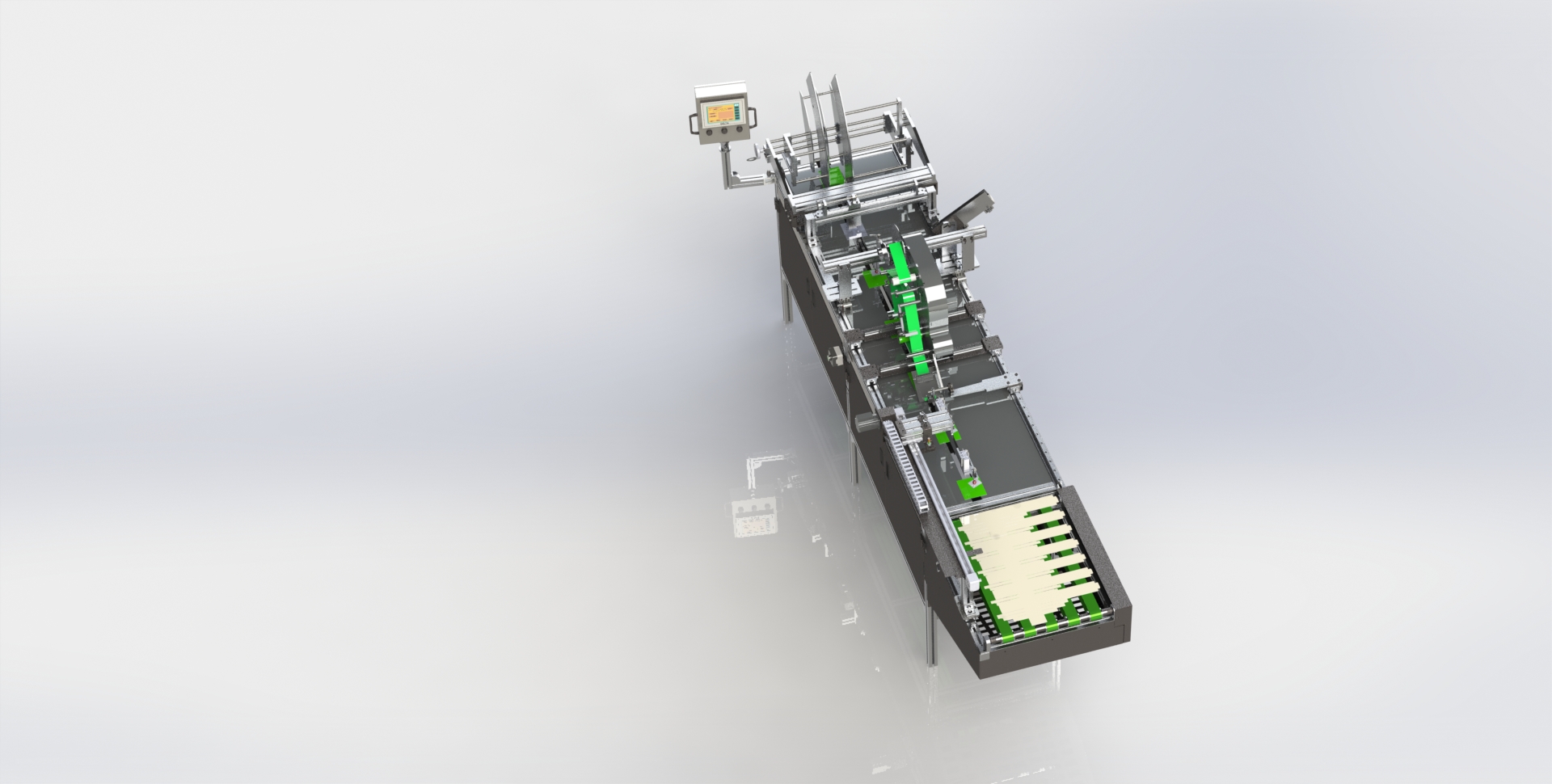

Çorap etiketi üzerine silikon ile reçete yapıştırılması ve şeffaf bant ile sabitlenmesi üzerine tasarlanmış özel bir otomasyon makinesidir.

Sistem 7 farklı istasyondan oluşmaktadır.

• Hareketli Ana Tutucu Vantuz

Etiketleri hazneden alıp en son istasyona kadar taşıyan hareketli vantuz sistemidir.

• Etiket Haznesi

Hazne ayarlanabilir ve bu sayede farklı boyutlardaki ve ölçülerdeki tüm etiketler kullanılabilir. Hazne 300 etiket alma kapasitesindedir.

• Silikon Damlatma İstasyonu

İstenilen bölgeye yapıştırıcı olarak istenilen miktarda silikon aktarımı yapılabilir.

• Reçete Yerleştirme İstasyonu

Reçeteyi etiket üzerinde istenilen bölgeye yerleştirmek adına çalışan pistonlu döner sistemin bulunduğu istasyondur. Reçete haznesi 300 reçete kapasitesindedir.

• Bantlama İstasyonu

Reçetenin açılmaması için bantlama işleminin yapıldığı istasyondur. İstasyon yapıştırma hareketi için “servo motor”, bandı gergin tutmak için gergi sistemi ve etiketteki belirtilen uygun yere yapıştırabilmek için sensörler içerir.

• Çıkarıcı İstasyon

“Proses” tamamlanmış kullanıma hazır etiketi makineden alıp konveyöre aktaran tutucu vantuzlara sahip istasyondur. Hareket “servo motor” ile sağlanır.

• Konveyör Bant İstasyonu

Şerit şeklinde bant içerir. “Servo motor” ile hareketi sağlanır. Etiketleri sıralı bir şekilde üst üste dizebilmek için sürekli hareket etmez çıkarıcı istasyonu ile entegre bir şekilde çalışır.

Makine “full-automation” şeklinde çalışmaktadır. Operatör yalnızca boşalan etiket haznelerine etiket beslemesi ve boşalan reçete haznesine besleme yapmaktadır.

SİSTEMİN ÇALIŞMA ŞEKLİ

Operatör sisteme “start” verdiğinde ana tutucu vantuzlar etiket haznesinden etiketi alır. 4 ana vantuz vardır ve ikişer olarak çalışıp bir döngü için sırayla iki adet etiketi hazneden alır.

Alınan etiketlere silikon istasyonunda reçete yapıştırmak için işaretli yere silikon damlatılır. Silinkonlama işi bittikten sonra reçete yerleştirme istasyonuna gelen etiketler pistonlu döner mekanizma ile reçete şarjöründen vantuz ile alınır ve etiketteki işaretli yere yerleştirilir. Daha sonra reçete yapıştırılma işi bitmiş olan etiketler, reçetenin açılmaması için bantlama istasyonundan geçerler. Geçtikleri esnada açılmaması istenen kısımdan bant yapıştırılır.

Son olarak etiketler çıkarma istasyonuna gelir ve ana tutucu vantuzlar etiketleri bırakır. Çıkarıcı 4 vantuz her bir etiket için ikişer olarak çalışır ve 2 etiketi de tutarak kaldırır. Konveyör banda götürür ve üst üste sıralı bir şekilde dizer. Konveyör bant her döngüde ayarlanabilir ölçüde ilerler ve etiketler sıralı bir şekilde kullanıma hazır olarak ilerler.

Makine “full-automation” şeklinde çalışmaktadır. Operatör yalnızca boşalan etiket haznelerine etiket beslemesi ve boşalan reçete haznesine besleme yapmaktadır.

TEKNİK DETAYLAR

Çevrim Süresi: 12 saniye / 2 adet

Üretim Kapasitesi: 600 adet / saat

Operatör Sayısı: -/ full otomasyon
