UYGULAMANIN ve SİSTEMİN TARİFİ

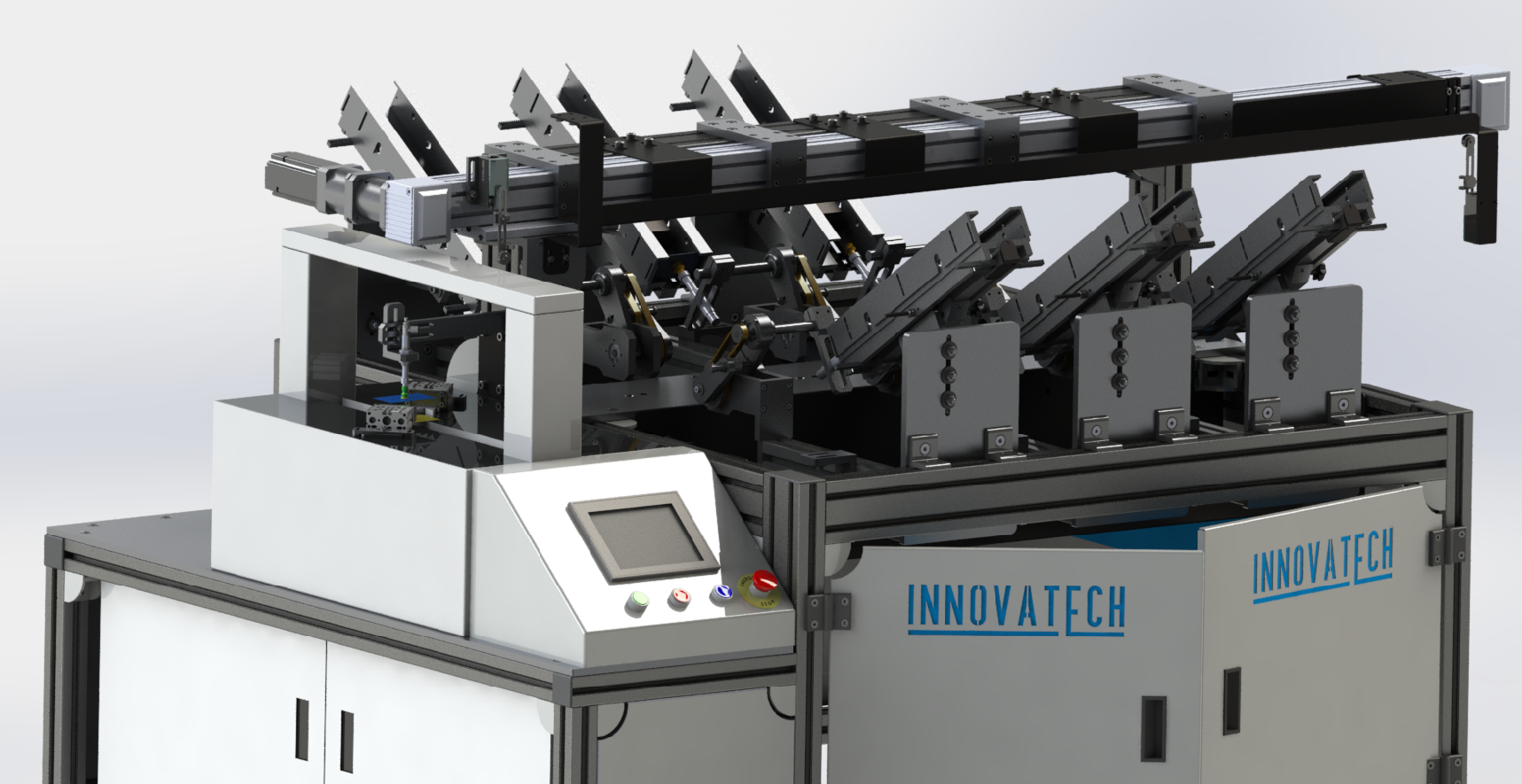

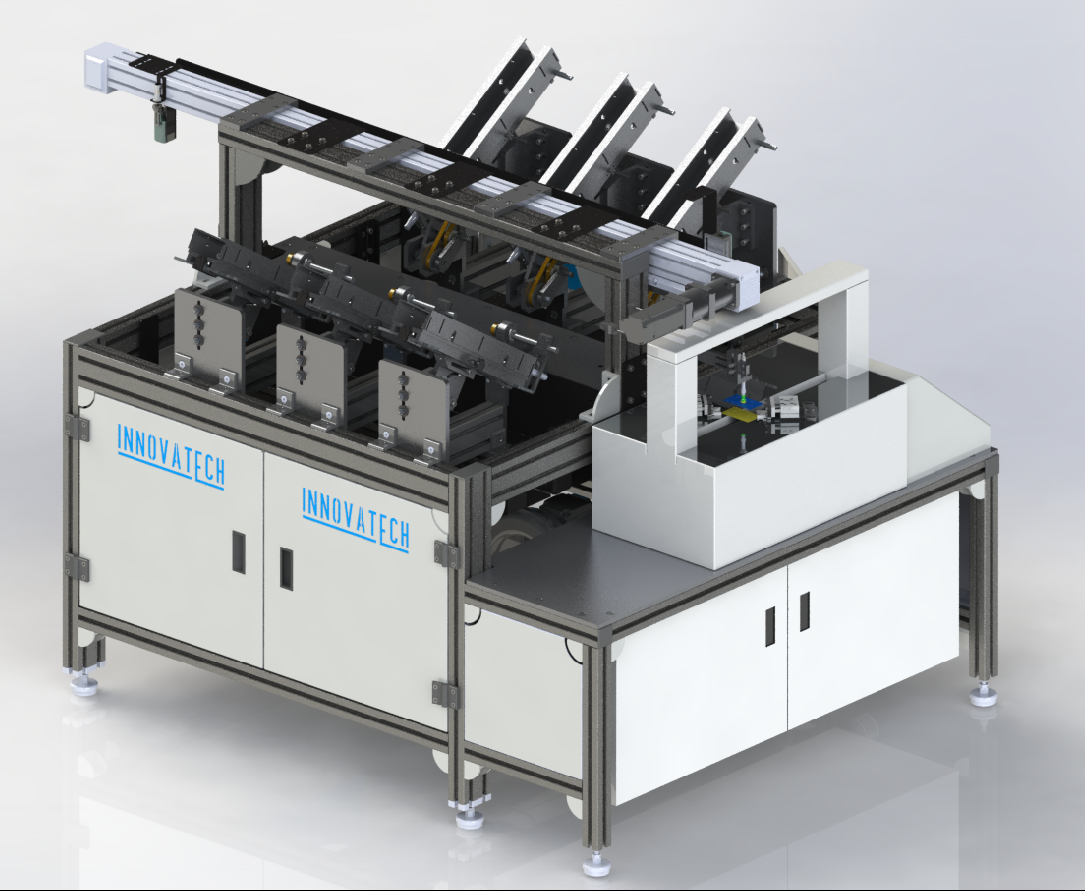

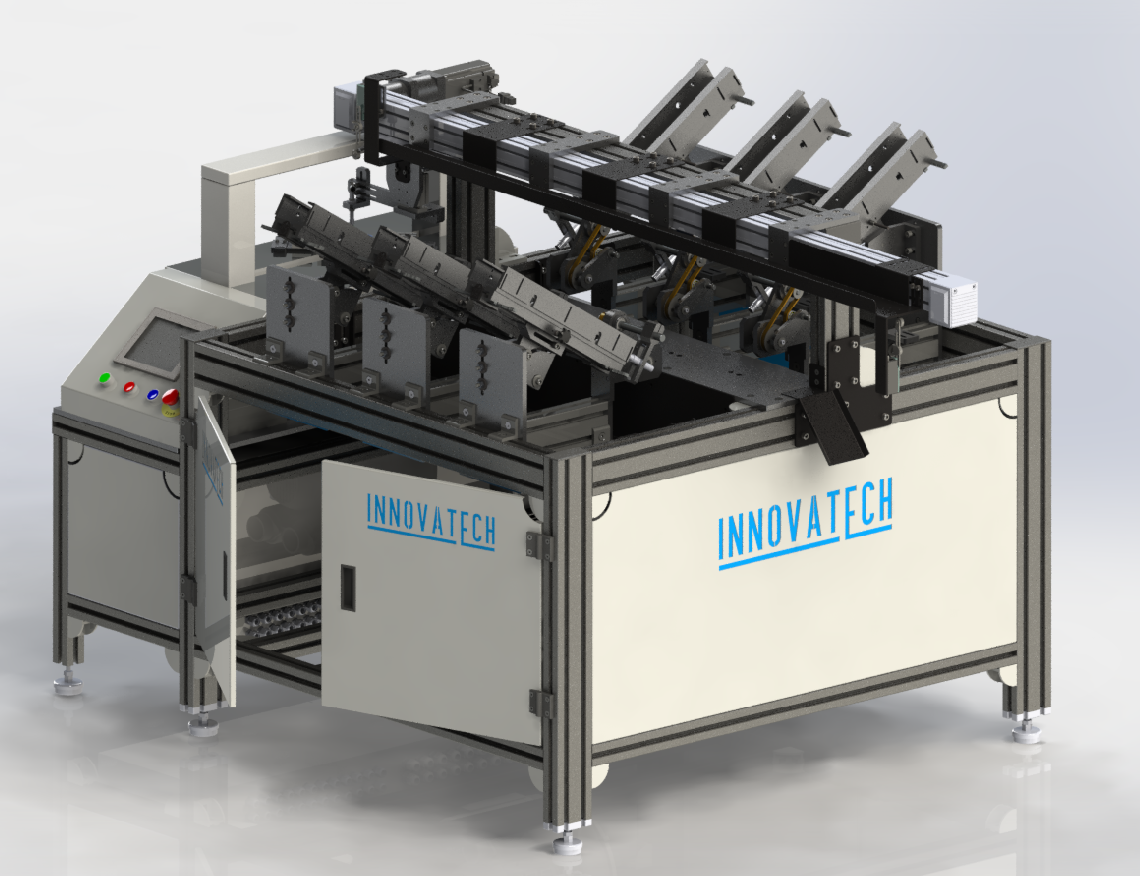

Altılı etiket birleştirme makinesi üretimden önce etiket ön hazırlığı için geliştirilmiş özel bir altılı etiket birleştirme makinesidir.

Sistem 4 farklı istasyondan oluşmaktadır.

• Lineer Modül Taşıyıcı Vantuz

Etiketleri tutup birleştirme istasyonuna yerleştirmek için geliştirilmiş sistemdir. Tutucu vantuz, “lineer modül” içeren istasyondur “cycle” boyunca aktif olarak çalışır.

• Etiket Şarjör İstasyonları

Her bir etiket için 1 şarjör olmak üzere 6 şarjör bulunmaktadır. Ana taşıyıcı vantuz hareketine başlamadan önce tüm haznelerdeki etiketler senkronize bir şekilde her haznedeki pistonların hareketiyle tutucu vantuzlar ile alınıp yatay düzleme dizilim gerçekleşir.

• Birleştirme ve Bantlama İstasyonu

Ana taşıyıcı vantuz ile üst üste dizilmiş etiketlerin “opp film bant” ile bantlandığı kısımdır. Bantlama işlemi için özel bir makine kullanılmaktadır.

• Boşaltma İstasyonu

Birleştirme işlemi bitmiş etiket taşıyıcı vantuz ile boşaltma istasyonuna gelir ve bırakılır.

SİSTEMİN ÇALIŞMA ŞEKLİ

Sistem 6 farklı etiket haznesine sahiptir, bu sayede 6 etiket sayısını geçmediği sürece farklı etiket sayıları ile çalışabilir.

Makine ful-otomatik çalışmaktadır. Operatör yalnızca boşalan etiket haznelerine etiket beslemesi yapmaktadır. Makine, her birleştirilecek etiket için ayrı şarjörlere sahiptir. Bu şarjörlerden makineye sürekli etiket beslemesi yapılmaktadır.

Şarjörlerden gelen etiketleri, makine ilk hareketiyle 6 vantuz aynı anda çalışarak tek bir yatay düzleme getirir ve yatayda hareket eden ana vantuz ile makinenin bantlama kısmına getirir, burada etiketler üst üste olacak şekilde hızlı bir şekilde dizilir. 6 etiket üst üste dizilimi bittiği an bantlama çalışır ve etiketler birbirine sabitlenmiş olur. Ana vantuz altılı paketlenmiş etiketi alır ve boşaltma istasyonuna götürür.

TEKNİK DETAYLAR

Çevrim Süresi: 18 saniye / 1 adet 6’lı etiket

Üretim Kapasitesi: 200 adet / saat

Operatör Sayısı: – / Full Otomasyon
