UYGULAMANIN ve SİSTMENİN TARİFİ

Külotlu çorap ağ dikimi ve burun dikimi esnasında ters çevrilerek dikilmesi gereken bir çorap türüdür. Bu işlemlerden sonra ürüne tekrar ters çevirme işlemi yapılması gerekmektedir.

Ters çevrilmiş olan külotlu çorap, düz hale kolay ve hızlı bir şekilde getirebilmesi için tasarlanmıştır.

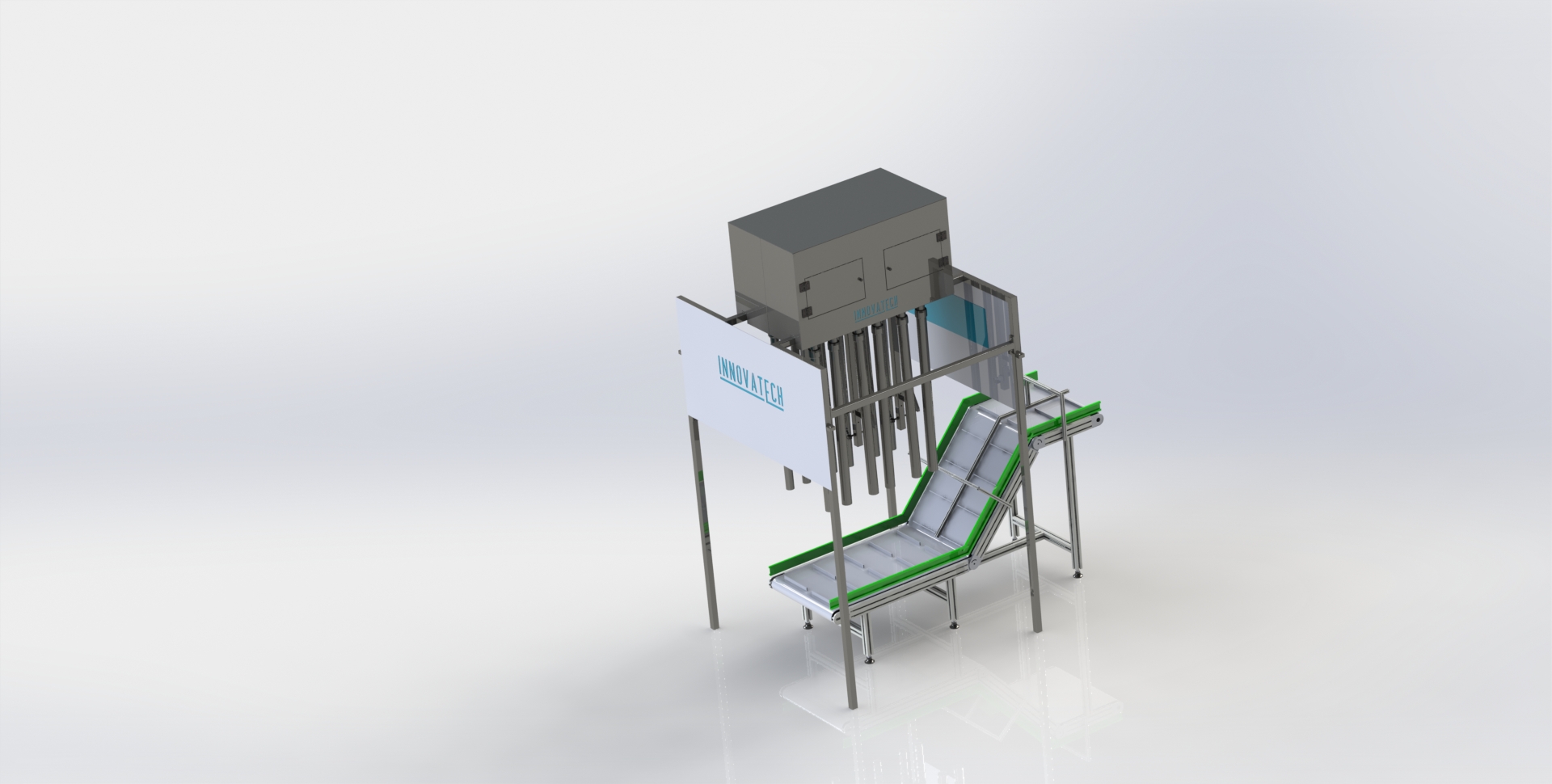

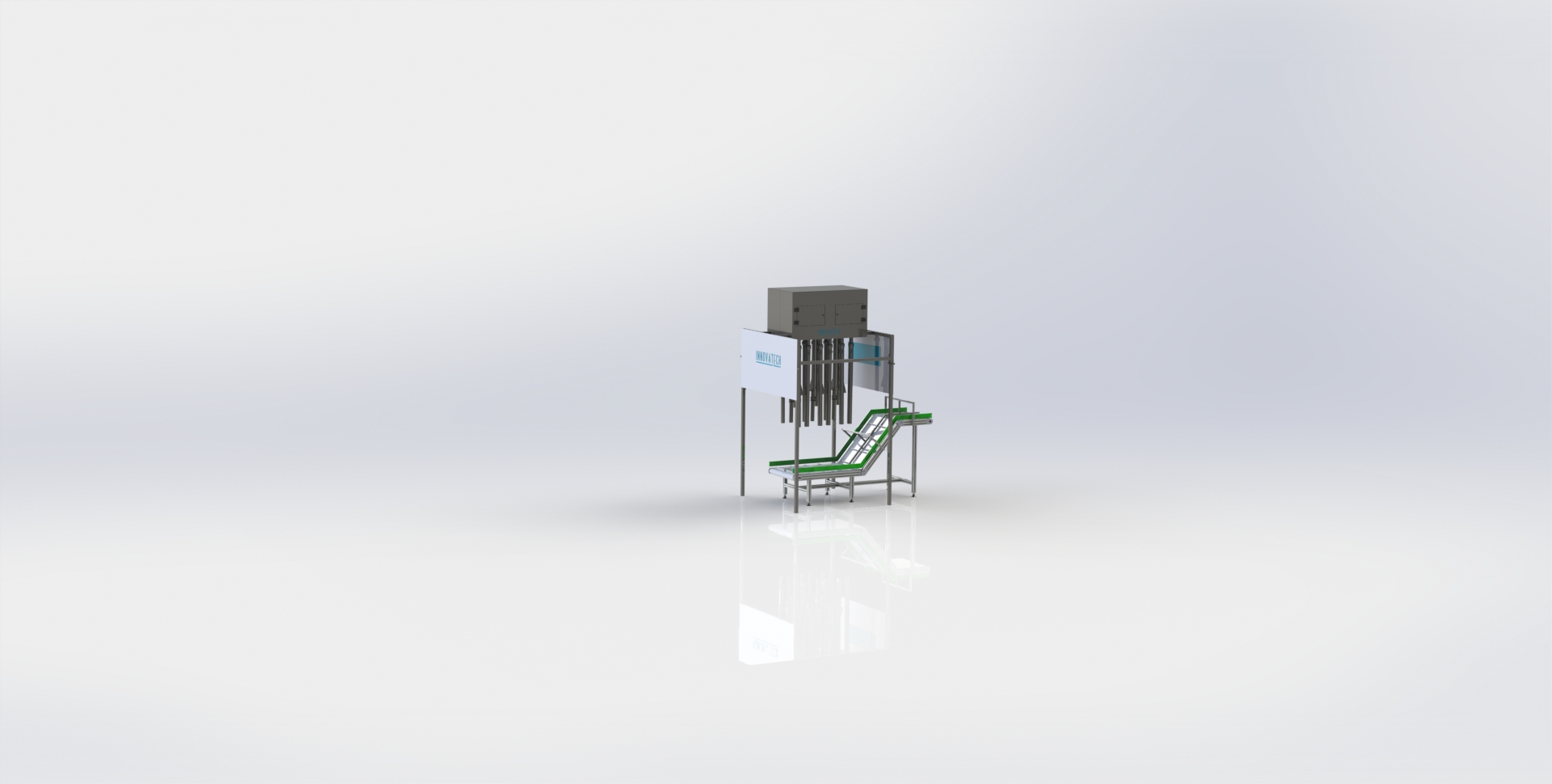

Sistem 3 farklı istasyondan oluşmaktadır.

• Çorap Geçirme İstasyonu

6 çift vakumlu boru ile çalışan sistemdir. “Blower” ile emiş sağlanır. Çorap algılayıcı sensörler içerir.

• Ters Çevirme Sistemi

Çorabı çıkarmak için çıkarıcı pistonlar ve sensörlerin bulunduğu sistemdir.

• Tahliye Sistemi

Çevrilmiş çorapların konveyör banda bırakıldığı ve iletildiği sistemdir.

SİSTEMİN ÇALIŞMA ŞEKLİ

Operatör külotlu çorabı alır ve makinedeki birbiriyle eş olan iki vakum borusuna her iki bacağı giydirir. Giydirme işlemi tamamlanınca sistem üzerindeki vakum borusundaki sensörler çorap varlığını anlar ve vakum açılır.

Çorap iki vakum borusundan borunun içine çekilir.

Son aşamada ise vakum borularına paralel olan çıkarıcı piston devreye girer ve çorabın vakum borusunun içinde kalan kısmından sıyırır ve banda bırakılmasını sağlar ve külotlu çorap tersi düzüne çevrilmiş olur.

Makinede 2 kişi kolaylıkla çalışabilir.

TEKNİK DETAYLAR

Çevrim Süresi: 3.6 saniye / külotlu adet

Üretim Kapasitesi: 1000 adet / saat

Operatör Sayısı: 1 kişi / saat
