UYGULAMANIN ve SİSTEMİN TARİFİ

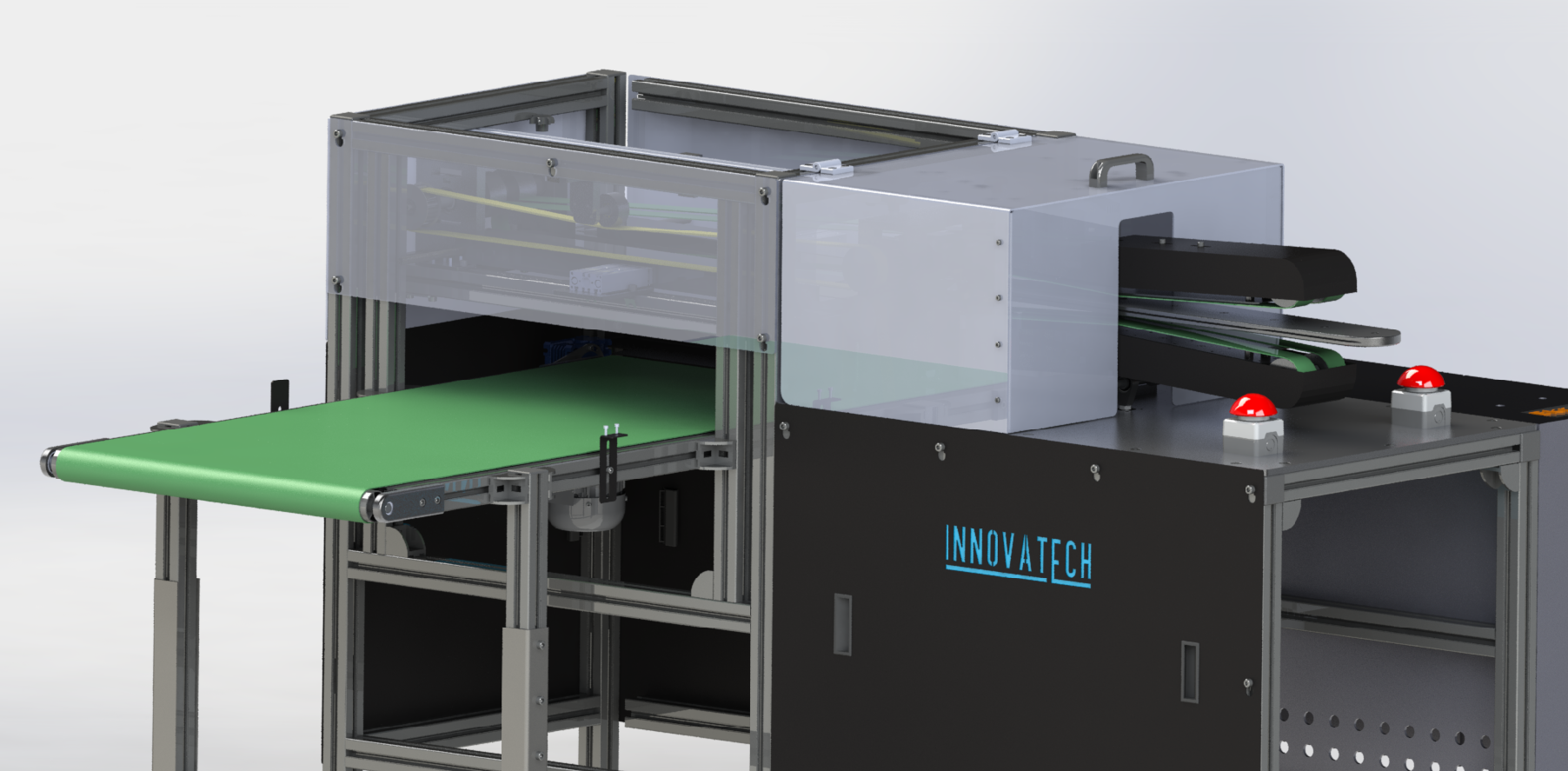

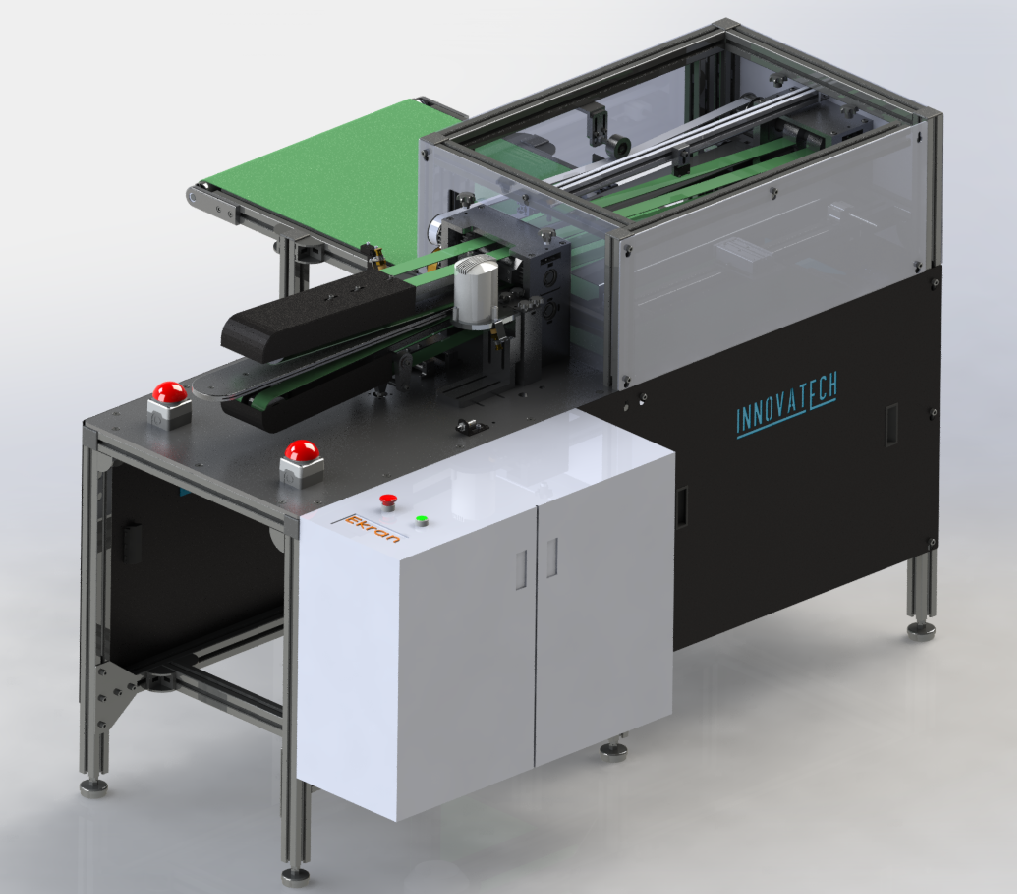

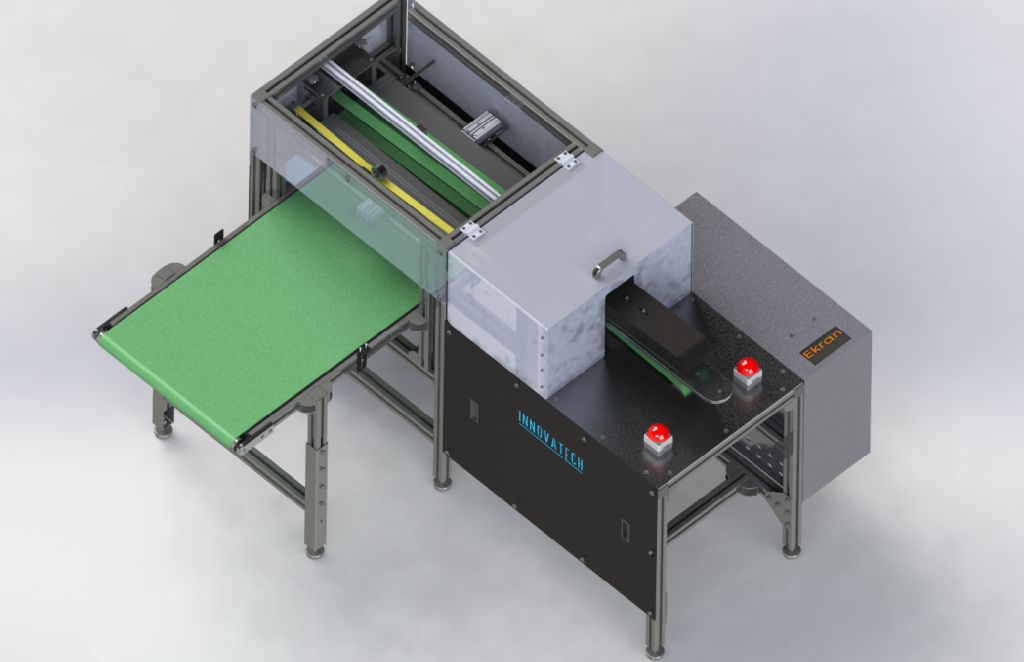

Külotlu çorap ağ kesimi için tasarlanmış bir makinedir.

Sistem 4 farklı istasyondan oluşmaktadır.

• Çorap Ağı İletme Bandı ve Ütüleme Sistemi

Sistem ağı iletmek için alt ve üstten baskılı bant ile harekete başlar ve ağdaki kırışıklıkları gidermek için aynı zamanda rezistanslı kalıp ile ütüleme yapar.

• Kesme İstasyonu

Boşaltma istasyonundan önce yatay banda paralel şekilde sağda ve solda iki adet kesici döner bıçak sistemi bulunmaktadır.

• Boşaltma İstasyonu

Kesilmiş ağların açılır kapanır hazne ile tahliye bandına bırakıldığı istasyondur.

• Tahliye Bandı

“Cycle” ile senkronize hareket ederek üst üste istif yaparak kesilen ürünlerin tahliyesini yapan sistemdir.

SİSTEMİN ÇALIŞMA ŞEKLİ

Operatör ağı makinenin başlangıç istasyonuna ağın kesilecek kısmı bıçağa hizalanacak şekilde yerleştirilir. “Start” verdikten sonra makine ağı bantlar ile sıkıştırır ve bu sırada oluşan baskı ile ütüleme yapılır. İlerlerken de yan taraftan kesici bıçak tarafından ağ kesme işlemi yapılır. Kesici dönen bıçak istenilirse iki tarafa ya da tek olarak konumlandırabilir.

Daha sonra kesim işlemi tamamlanmış olan ağ açılır kapanır hazneye gelir ve haznenin açılmasıyla tahliye bandına düşer. Bant ağın genişliği kadar ilerler ve sıralı bir şekilde ürün kullanıma hazır hale gelir.

TEKNİK DETAY

Çevrim Süresi: 3.5 saniye / 1 adet

Üretim Kapasitesi: 1000 adet / saat

Operatör Sayısı: 1 kişi / saat
